FZJ型磁粉制动器
机座支撑、单出轴
转矩：6~20000N.m
转速：300~1500rpm

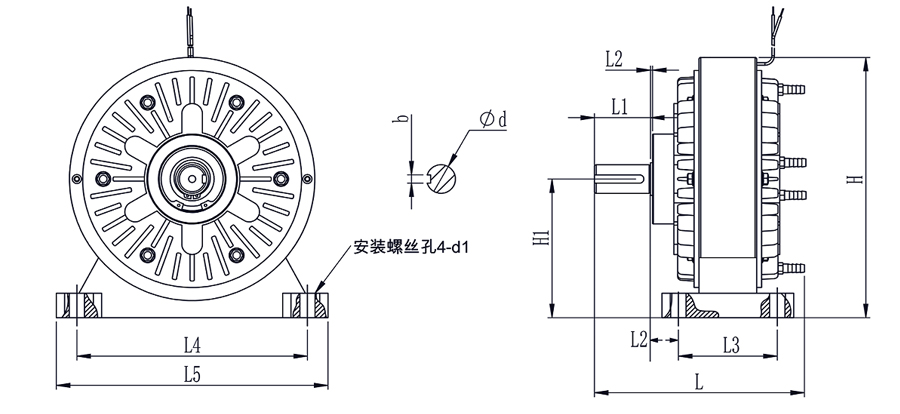

规定型号额定转矩N.m滑差功率KW电流A转速rpm外形尺寸轴连接尺寸止口支撑尺寸HLd h7b P7L1L2L3L4L5H1d1FZJ660.10.53150014010812425105012014...
60秒在线服务 30分钟技术答复 24小时技术方案
| 规定 型号 | 额定 转矩 N.m | 滑差 功率 KW | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | ||||||||
| H | L | d h7 | b P7 | L1 | L2 | L3 | L4 | L5 | H1 | d1 | |||||
| FZJ6 | 6 | 0.1 | 0.53 | 1500 | 140 | 108 | 12 | 4 | 25 | 10 | 50 | 120 | 140 | 75 | 8 |
| FZJ12 | 12 | 0.2 | 0.81 | 1500 | 166 | 163 | 15 | 5 | 25 | 7 | 60 | 120 | 150 | 90 | 10 |
| FZJ25 | 25 | 10 | 0.94 | 1500 | 196 | 148 | 20 | 6 | 96 | 5 | 70 | 150 | 180 | 110 | 12 |
| FZJ50 | 50 | 2 | 1.24 | 1500 | 240 | 180 | 25 | 8 | 42 | 11 | 80 | 180 | 210 | 130 | 12 |
| FZYJ100 | 100 | 3/5 | 1.90 | 1500 | 284 | 249 | 30 | 8 | 58 | 11 | 100 | 250 | 290 | 155 | 12 |
| FZYJ200 | 200 | 4/8 | 2.20 | 1000 | 329 | 260 | 35 | 10 | 58 | 10 | 120 | 280 | 328 | 180 | 15 |
| FZYJ400 | 400 | 5/12 | 2.50 | 1000 | 400 | 315 | 45 | 14 | 82 | 14 | 130 | 330 | 360 | 215 | 15 |
| FZYJ630 | 630 | 15 | 2.75 | 750 | 441 | 380 | 60 | 18 | 105 | 20 | 150 | 410 | 476 | 240 | 19 |
| FZYJ1000 | 1000 | 20 | 2.85 | 750 | 523 | 420 | 70 | 20 | 105 | 35 | 160 | 470 | 540 | 280 | 19 |
| FZYJ2000 | 2000 | 25 | 3.20 | 500 | 620 | 490 | 80 | 22 | 130 | 56 | 230 | 580 | 660 | 330 | 24 |
| FZYJ5000 | 5000 | 50 | 3.50 | 400 | 830 | 570 | 90 | 25 | 140 | 13 | 320 | 600 | 700 | 430 | 24 |
| FZYJ10000 | 10000 | 65 | 3.95 | 300 | 1205 | 650 | 120 | 32 | 160 | 18 | 360 | 900 | 1030 | 600 | 28 |
| FZYJ20000 | 20000 | 90 | 4.65 | 300 | 1620 | 950 | 160 | 40 | 180 | 45 | 480 | 950 | 110 | 650 | 35 |
