ZKG型微型磁粉离合器
自然冷却、微型磁粉离合器
转矩：0.5~10N.m
转速：1500rpm
规定型号额定转矩N.m滑差功率W电流A转速rpm外形尺寸轴联接尺寸法兰盘联接尺寸定子固定尺寸DLd h7Tb p7L1L2L3L4D2D3 g7n-d1d2L6L5D3 h70.50.5100.351...
60秒在线服务 30分钟技术答复 24小时技术方案

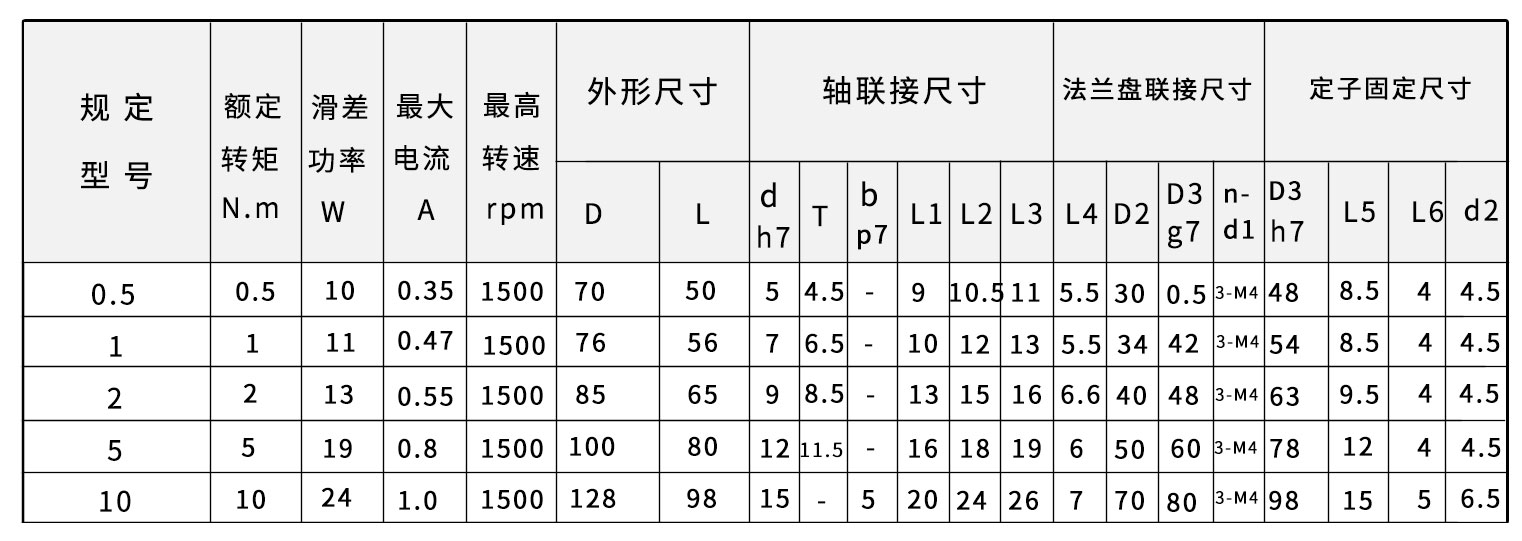

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴联接尺寸 | 法兰盘联接尺寸 | 定子固定尺寸 | ||||||||||||

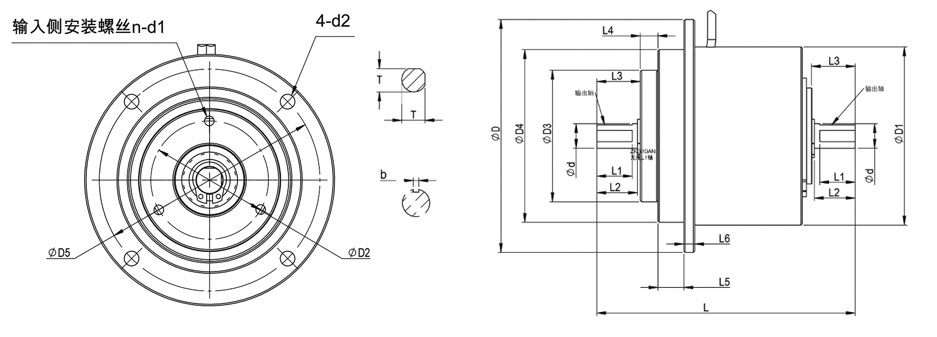

| D | L | d h7 | T | b p7 | L1 | L2 | L3 | L4 | D2 | D3 g7 | n-d1 | d2 | L6 | L5 | D3 h7 | |||||
| 0.5 | 0.5 | 10 | 0.35 | 1500 | 70 | 50 | 5 | 4.5 | - | 9 | 10.5 | 11 | 5.5 | 30 | 0.5 | 3-M4 | 4.5 | 4 | 8.5 | 48 |
| 1 | 1 | 11 | 0.47 | 1500 | 76 | 56 | 7 | 6.5 | - | 10 | 12 | 13 | 5.5 | 34 | 42 | 3-M4 | 4.5 | 4 | 8.5 | 54 |
| 2 | 2 | 13 | 0.55 | 1500 | 85 | 65 | 9 | 8.5 | - | 13 | 15 | 16 | 6.6 | 40 | 48 | 3-M4 | 4.5 | 4 | 9.5 | 63 |
| 5 | 5 | 19 | 0.8 | 1500 | 100 | 80 | 12 | 11.5 | - | 16 | 18 | 19 | 6 | 50 | 60 | 3-M4 | 4.5 | 4 | 12 | 78 |
| 10 | 10 | 24 | 1 | 1500 | 128 | 98 | 15 | - | 5 | 20 | 24 | 26 | 7 | 70 | 80 | 3-M4 | 6.5 | 5 | 15 | 98 |
