FZ型磁粉制动器
单出轴、止口支撑、自然冷却
扭矩：3~200N.m
转速：1000~1500rpm
规定型号额定转矩N.m滑差功率W电流A转速rpm外形尺寸轴连接尺寸止口支撑尺寸DLd h7b P7L1L2L3D1 g7D2n-d1x深度FZ33300.46150010088103203342646...
60秒在线服务 30分钟技术答复 24小时技术方案

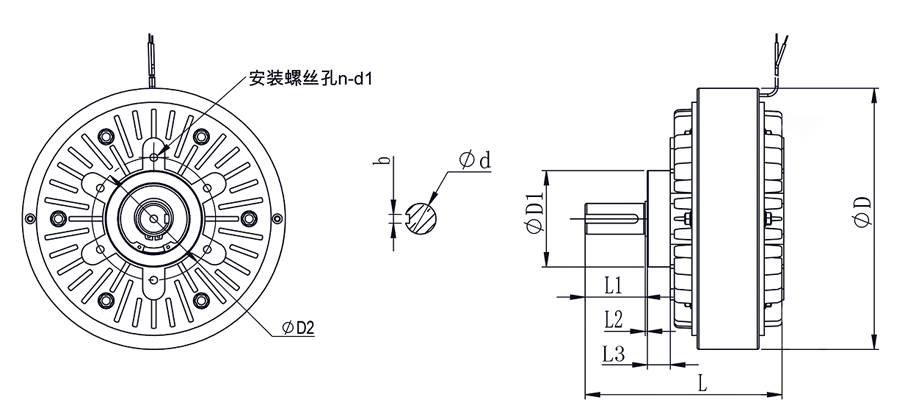

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | |||||||
| D | L | d h7 | b P7 | L1 | L2 | L3 | D1 g7 | D2 | n-d1x 深度 | |||||
| FZ3 | 3 | 30 | 0.46 | 1500 | 100 | 88 | 10 | 3 | 20 | 3 | 3 | 42 | 64 | 6-M5x10 |
| FZ6 | 6 | 60 | 0.53 | 1500 | 126 | 108 | 12 | 4 | 25 | 1 | 3 | 42 | 64 | 6-M5x10 |
| FZ12 | 12 | 100 | 0.81 | 1500 | 152 | 125 | 15 | 5 | 26 | 4 | 3 | 42 | 64 | 6-M5x10 |
| FZ25 | 25 | 140 | 0.94 | 1500 | 175 | 105 | 20 | 6 | 36 | 1 | 3 | 55 | 78 | 6-M5x12 |
| FZ50 | 50 | 200 | 1.24 | 1500 | 210 | 175 | 25 | 8 | 42 | 1 | 4 | 74 | 100 | 6-M5x12 |
| FZ100 | 100 | 350 | 2.15 | 1500 | 258 | 220 | 30 | 8 | 58 | 1 | 5 | 100 | 140 | 6-M10x16 |
| FZ200 | 200 | 520 | 2.4 | 1000 | 298 | 230 | 35 | 10 | 58 | 1 | 5 | 100 | 150 | 6-M10x18 |
