ZKB型磁粉制动器
单出轴、止口支撑、强制风冷
转矩：25~400N.m
转速：1000~1500rpm
磁粉制动器采用磁粉做介质，在通电的情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与...
60秒在线服务 30分钟技术答复 24小时技术方案

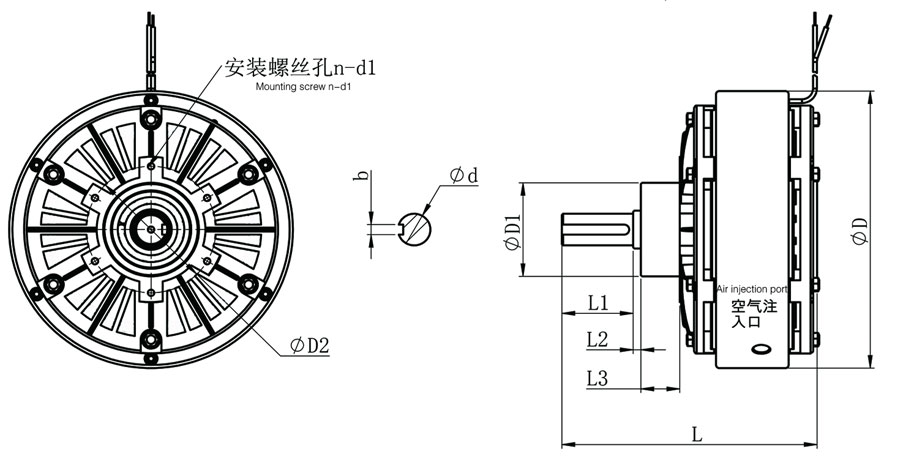

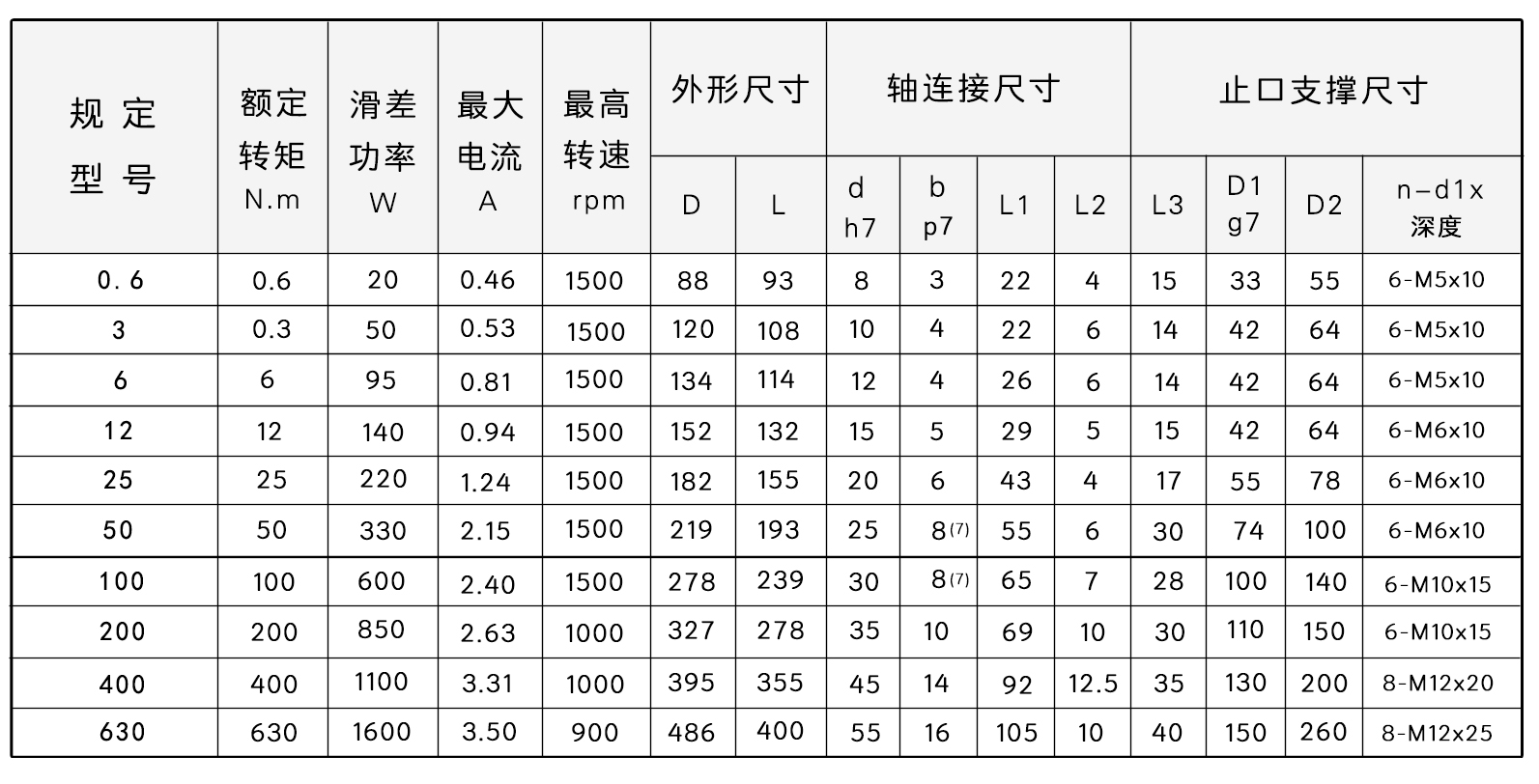

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | |||||||
| D | L | d h7 | b p7 | L1 | L2 | L3 | D1 g7 | D2 | n-d1×深度 | |||||
| 0.6 | 0.6 | 20 | 0.46 | 1500 | 88 | 93 | 8 | 3 | 22 | 4 | 15 | 33 | 55 | 6-M5x10 |
| 3 | 0.3 | 50 | 0.53 | 1500 | 120 | 108 | 10 | 4 | 22 | 6 | 14 | 42 | 64 | 6-M5x10 |
| 6 | 6 | 95 | 0.81 | 1500 | 134 | 114 | 12 | 4 | 26 | 6 | 14 | 42 | 64 | 6-M5x10 |
| 12 | 12 | 140 | 0.94 | 1500 | 152 | 132 | 15 | 5 | 29 | 5 | 15 | 42 | 64 | 6-M6x10 |
| 25 | 25 | 220 | 1.24 | 1500 | 182 | 155 | 20 | 6 | 43 | 4 | 17 | 55 | 78 | 6-M6x10 |
| 50 | 50 | 330 | 2.15 | 1500 | 219 | 193 | 25 | 8(7) | 55 | 6 | 30 | 74 | 100 | 6-M6x10 |
| 100 | 100 | 600 | 2.4 | 1500 | 278 | 239 | 30 | 8(7) | 65 | 7 | 28 | 100 | 140 | 6-M10x15 |
| 200 | 200 | 850 | 2.63 | 1000 | 327 | 278 | 35 | 10 | 69 | 10 | 30 | 110 | 150 | 6-M10x15 |
| 400 | 400 | 1100 | 3.31 | 1000 | 395 | 355 | 45 | 14 | 92 | 12.5 | 35 | 130 | 200 | 8-M12x20 |
| 630 | 630 | 1600 | 3.5 | 900 | 486 | 400 | 55 | 16 | 105 | 10 | 40 | 150 | 260 | 8-M12x25 |
