ZA-S型磁粉制动器
单出轴、止口支撑、外壳旋转
转矩：6~200N.m
转速：1500rpm
规定型号额定转矩N.m滑差功率W电流A转速rpm外形尺寸轴连接尺寸止口支撑尺寸DLdH7b P7L1L2L3DD2 h2止口n-d1×深度66950.7150012890124202280703-M5...
60秒在线服务 30分钟技术答复 24小时技术方案

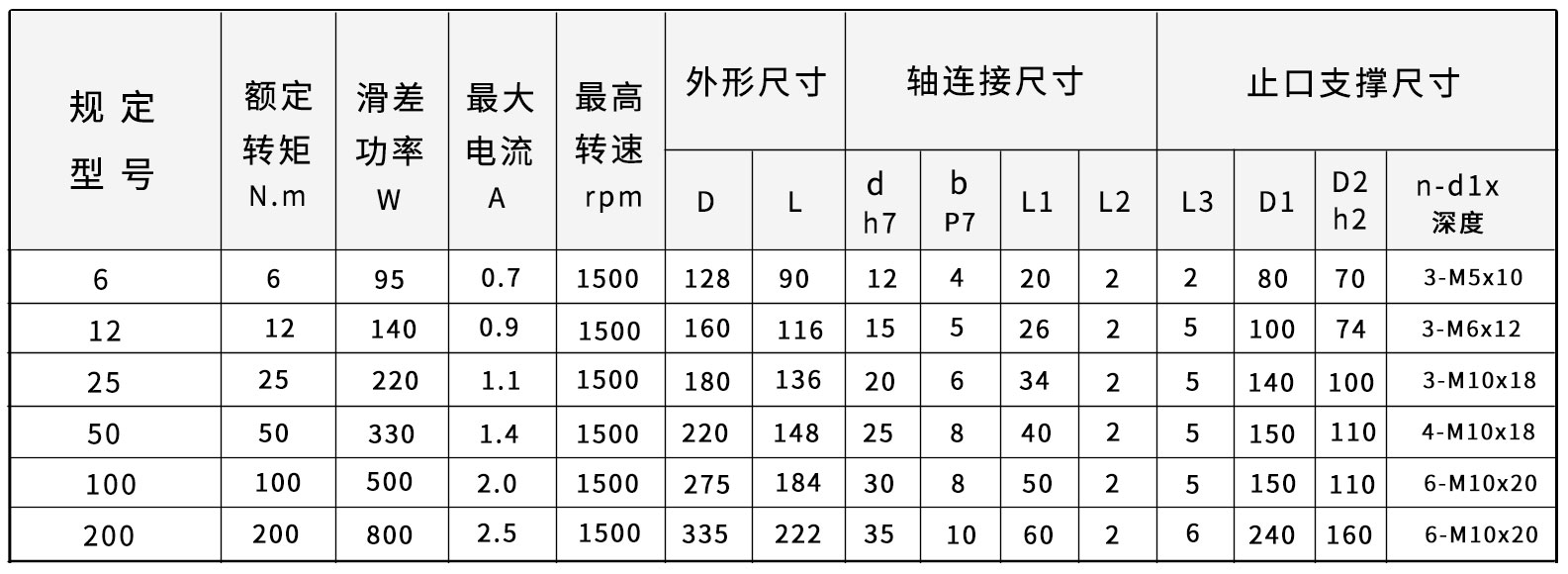

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | |||||||

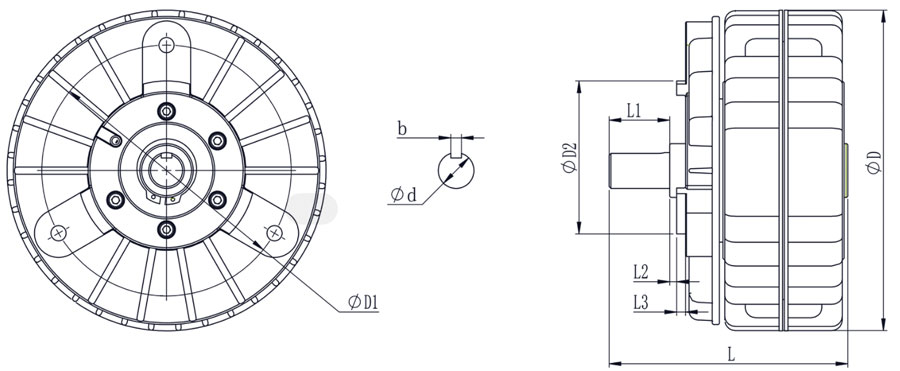

| D | L | d H7 | b P7 | L1 | L2 | L3 | D | D2 h2 | 止口n-d1×深度 | |||||
| 6 | 6 | 95 | 0.7 | 1500 | 128 | 90 | 12 | 4 | 20 | 2 | 2 | 80 | 70 | 3-M5x10 |
| 12 | 12 | 140 | 0.9 | 1500 | 160 | 116 | 15 | 5 | 26 | 2 | 5 | 100 | 74 | 3-M6x12 |
| 25 | 25 | 220 | 1.1 | 1500 | 180 | 136 | 20 | 6 | 34 | 2 | 5 | 140 | 100 | 3-M10x18 |
| 50 | 50 | 330 | 1.4 | 1500 | 220 | 148 | 25 | 8 | 40 | 2 | 5 | 150 | 110 | 4-M10x18 |
| 100 | 100 | 500 | 2 | 1500 | 275 | 184 | 30 | 8 | 50 | 2 | 5 | 150 | 110 | 6-M10x20 |
| 200 | 200 | 800 | 2.5 | 1500 | 335 | 222 | 35 | 10 | 60 | 2 | 6 | 240 | 160 | 6-M10x20 |
