ZX型磁粉制动器
单出轴、止口支撑、超薄
转矩：3~100N.m
转速：1000~1500rpm
磁粉制动器采用磁粉做介质，在通电的情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与...
60秒在线服务 30分钟技术答复 24小时技术方案

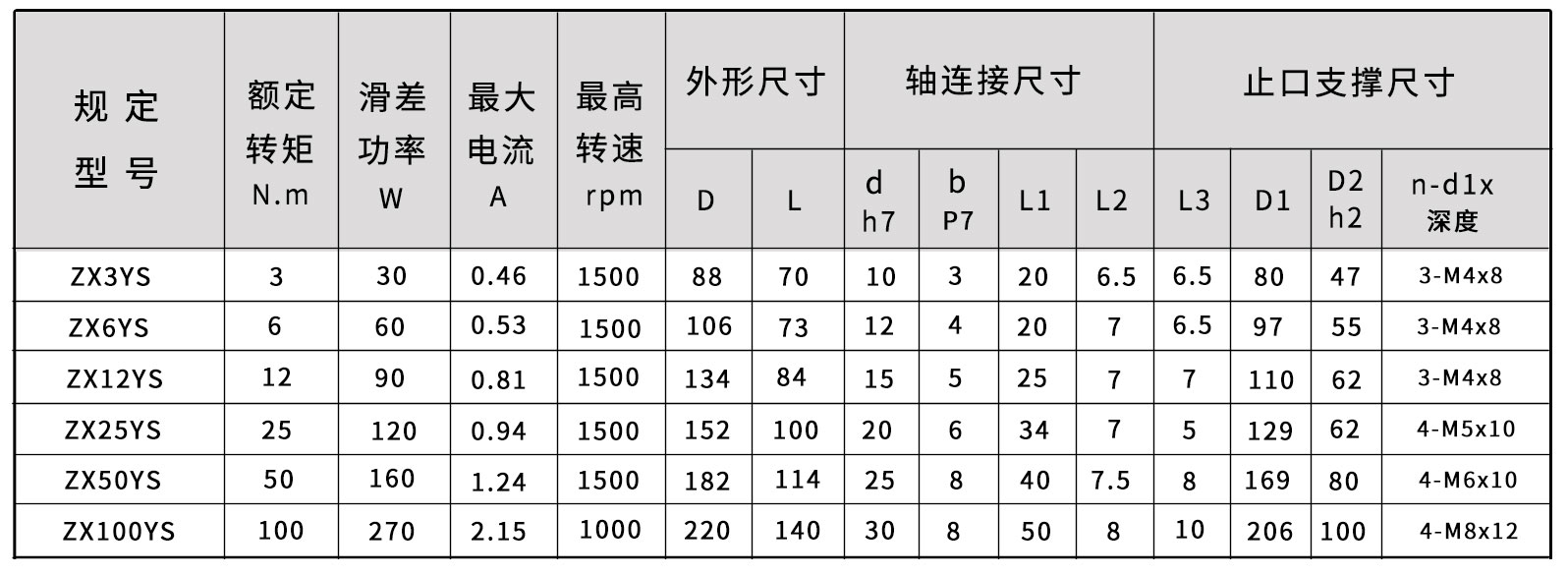

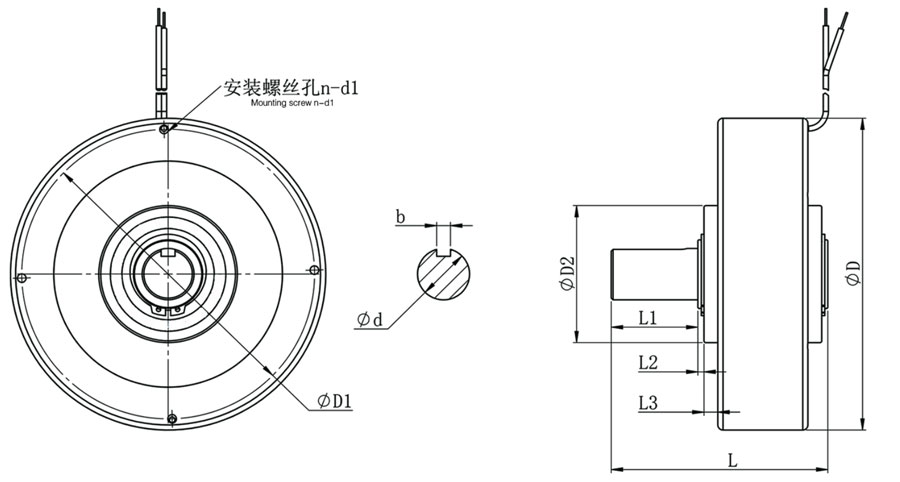

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | |||||||
| D | L | d H7 | b p7 | L1 | L2 | L3 | D1 | D2 g7 | 止口d1×深度 | |||||
| ZX3YS | 3 | 30 | 0.46 | 1500 | 88 | 70 | 10 | 3 | 20 | 6.5 | 6.5 | 80 | 47 | 3-M4x8 |
| ZX6YS | 6 | 60 | 0.53 | 1500 | 106 | 73 | 12 | 4 | 20 | 7 | 6.5 | 97 | 55 | 3-M4x8 |
| ZX12YS | 12 | 90 | 0.81 | 1500 | 134 | 84 | 15 | 5 | 25 | 7 | 7 | 110 | 62 | 3-M4x8 |
| ZX25YS | 25 | 120 | 0.94 | 1500 | 152 | 100 | 20 | 6 | 34 | 7 | 5 | 129 | 62 | 4-M5x10 |
| ZX50YS | 50 | 160 | 1.24 | 1500 | 182 | 114 | 25 | 8 | 40 | 7.5 | 8 | 169 | 80 | 4-M6x10 |
| ZX100YS | 100 | 270 | 2.15 | 1000 | 220 | 140 | 30 | 8 | 50 | 8 | 10 | 206 | 100 | 4-M8x12 |
