GD内循环滚珠丝杠
内循环滚珠丝杠
刚性好、抗碰撞
定位精度更高

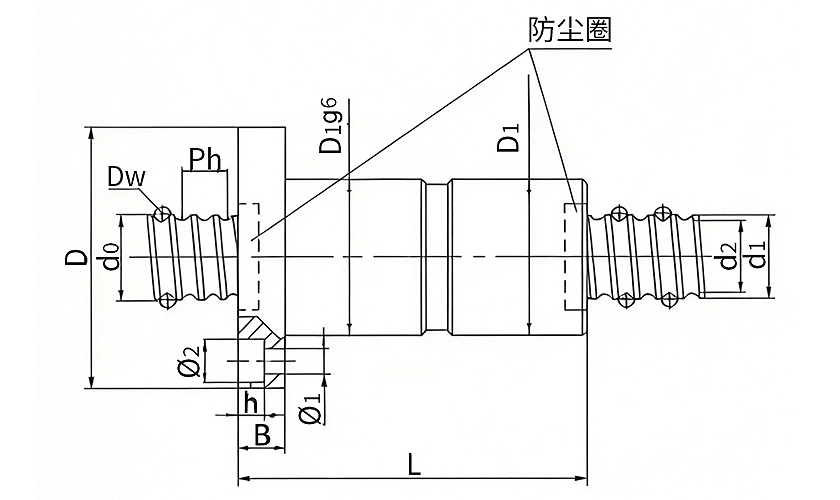

代号滚珠丝杠尺寸滚珠直径循环圈数螺母安装尺寸额定载荷(N)接触刚度Ka( N/μm)中径外径底径导程D₁DD4BMØ₁Ø2h L动载静载d。d₁d2PD。FGFGDCaCaoFGFGD3208-3...
60秒在线服务 30分钟技术答复 24小时技术方案
| 代号 | 滚珠丝杠尺寸 | 滚珠直径 | 循环圈数 | 螺母安装尺寸 | 额定载荷(N) | 接触刚度 Ka( N/μm) | |||||||||||||||
| 中径 | 外径 | 底径 | 导程 | D₁ | D | D4 | B | M | Ø₁ | Ø2 | h | L | 动载 | 静载 | |||||||
| d。 | d₁ | d2 | P | D。 | FG | FGD | Ca | Cao | FG | FGD | |||||||||||
| 3208-3 | 32 | 30.4 | 26.5 | 8 | 4.763 | 3 | 53 | 90 | 71 | 15 | M6 | 9 | 15 | 9 | 66 | 115 | 17514 | 42375 | 329 | 658 | |
| 3208-4 | 4 | 75 | 135 | 22430 | 56500 | 434 | 868 | ||||||||||||||
| 3208-5 | 5 | 84 | 155 | 27175 | 70625 | 537 | 1074 | ||||||||||||||
| 3210-3 | 32 | 30.2 | 25.2 | 10 | 5.953 | 3 | 53 | 90 | 71 | 15 | M6 | 9 | 15 | 9 | 80 | 140 | 21719 | 47296 | 311 | 622 | |
| 3210-4 | 4 | 90 | 158 | 27908 | 63061 | 410 | 820 | ||||||||||||||
| 3210-5 | 5 | 100 | 190 | 33812 | 78826 | 508 | 1016 | ||||||||||||||
| 4005-3 | 40 | 39.2 | 36.3 | 5 | 3.175 | 3 | 60 | 94 | 75 | 15 | M6 | 9 | 15 | 9 | 50 | 85 | 14192 | 43668 | 368 | 736 | |
| 4005-4 | 4 | 55 | 95 | 14849 | 51206 | 488 | 976 | ||||||||||||||
| 4005-5 | 5 | 60 | 110 | 17990 | 64008 | 605 | 1210 | ||||||||||||||
| 4006-3 | 40 | 39 | 35.4 | 6 | 3.969 | 3 | 60 | 94 | 75 | 15 | M6 | 9 | 15 | 9 | 58 | 100 | 15516 | 46430 | 379 | 758 | |
| 4006-4 | 4 | 64 | 112 | 19872 | 61907 | 499 | 998 | ||||||||||||||
| 4006-5 | 5 | 70 | 128 | 24076 | 77384 | 619 | 1238 | ||||||||||||||
| 4008-3 | 40 | 38.5 | 34.5 | 8 | 4.763 | 3 | 63 | 100 | 80 | 15 | M6 | 9 | 15 | 9 | 66 | 116 | 19713 | 54607 | 396 | 792 | |
| 4008-4 | 4 | 76 | 134 | 25246 | 72809 | 522 | 1044 | ||||||||||||||
| 4008-5 | 5 | 88 | 163 | 30587 | 91011 | 647 | 1294 | ||||||||||||||
| 4010-3 | 40 | 38.2 | 32.7 | 10 | 6.35 | 3 | 63 | 108 | 85 | 18 | M8×1 | 11 | 18 | 11 | 84 | 144 | 27490 | 66791 | 389 | 778 | |
| 4010-4 | 4 | 94 | 162 | 35207 | 89054 | 511 | 1022 | ||||||||||||||
| 4010-5 | 5 | 102 | 192 | 42695 | 111421 | 634 | 1268 | ||||||||||||||
| 4012-3 | 40 | 38 | 31.8 | 12 | 7.144 | 3 | 63 | 108 | 85 | 18 | M8X1 | 11 | 18 | 11 | 105 | 164 | 31627 | 73515 | 391 | 782 | |
| 4012-4 | 4 | 110 | 191 | 40505 | 98021 | 515 | 1030 | ||||||||||||||
| 4012-5 | 5 | 116 | 227 | 49074 | 122526 | 637 | 1274 | ||||||||||||||
| 5005-3 | 50 | 49.2 | 46.3 | 5 | 3.175 | 3 | 71 | 110 | 90 | 15 | MB X1 | 9 | 15 | 9 | 50 | 85 | 12851 | 49286 | 431 | 862 | |
| 5005-4 | 4 | 55 | 95 | 16459 | 65715 | 568 | 1136 | ||||||||||||||
| 5005-5 | 5 | 60 | 111 | 19941 | 82143 | 704 | 1408 | ||||||||||||||
| 5006-3 | 50 | 49 | 45.4 | 6 | 3.969 | 3 | 71 | 110 | 90 | 15 | M8X1 | 9 | 15 | 9 | 58 | 100 | 17329 | 60021 | 446 | 960 | |
| 5006-4 | 4 | 64 | 112 | 22194 | 80028 | 588 | 1264 | ||||||||||||||
| 5006-5 | 5 | 70 | 124 | 26889 | 100035 | 729 | 1458 | ||||||||||||||
| 5008-3 | 50 | 48.5 | 44.5 | 8 | 4.763 | 3 | 75 | 118 | 95 | 18 | M8X1 | 11 | 18 | 11 | 70 | 118 | 22325 | 71703 | 480 | 960 | |
| 5008-4 | 4 | 80 | 138 | 28592 | 95605 | 632 | 1264 | ||||||||||||||
| 5008-5 | 5 | 86 | 155 | 34641 | 119506 | 783 | 1566 | ||||||||||||||
