CT重载滚珠丝杠
重载滚珠丝杠
大导程高速重载
抗冲击、抗偏载

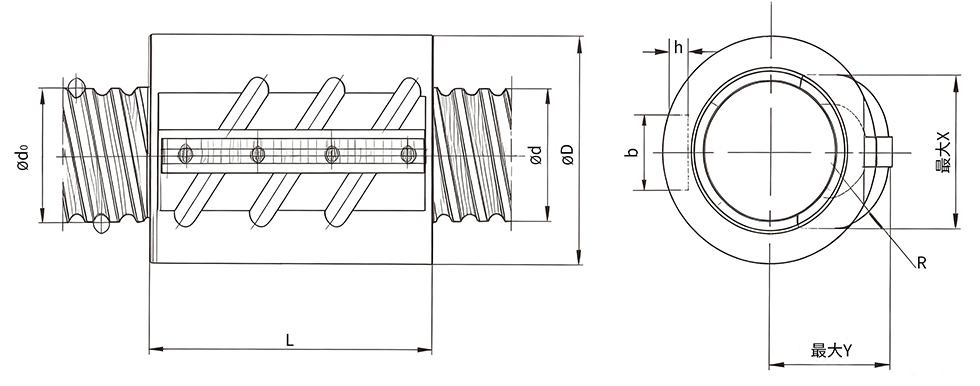

代号滚珠丝杠尺寸滚珠直径循环圈数螺母安装尺寸额定载荷(N)接触刚度Ka(N/μm)中径导程外径D全长LbhYXR动载静载d。PhDwCaCao12524-5125 24 10.318 2.5×2180...
60秒在线服务 30分钟技术答复 24小时技术方案
| 代号 | 尺寸 | 滚珠直径 | 循环圈数 | 螺母安装尺寸 | 额定载荷(N) | 接触刚度 Ka(N/μm) | ||||||||||
| 中径 | 导程 | 外径D | 全长L | b | h | Y | X | R | 动载 | 静载 | ||||||
| d。 | Ph | Dw | Ca | Cao | ||||||||||||
| 12524-5 | 125 | 24 | 10.318 | 2.5×2 | 180 | 200 | 32 | 11 | 100 | 136 | 40 | 205420 | 988466 | 2463 | ||
| 12524-7.5 | 2.5×3 | 275 | 291127 | 1482699 | 3635 | |||||||||||
| 12532-5 | 32 | 15.081 | 2.5×2 | 185 | 250 | 32 | 11 | 107 | 140 | 45 | 346172 | 1429114 | 2632 | |||
| 12532-7.5 | 2.5×3 | 350 | 490604 | 2143671 | 3909 | |||||||||||
| 14024-5 | 140 | 24 | 10.318 | 2.5×2 | 210 | 200 | 32 | 11 | 115 | 154 | 50 | 215847 | 1108662 | 2689 | ||
| 14024-7.5 | 2.5×3 | 275 | 305903 | 1662993 | 3967 | |||||||||||
| 14032-5 | 32 | 15.081 | 2.5×2 | 220 | 255 | 32 | 11 | 135 | 163 | 60 | 362953 | 1600199 | 2914 | |||
| 14032-7.5 | 2.5×3 | 350 | 514386 | 2400299 | 4297 | |||||||||||
| 14040-5 | 40 | 17.4625 | 2.5×2 | 220 | 306 | 32 | 11 | 135 | 163 | 60 | 441889 | 1839067 | 3003 | |||
| 14040-7.5 | 2.5×3 | 430 | 626256 | 2758601 | 4428 | |||||||||||
| 14050-5 | 50 | 18 | 2.5×2 | 225 | 380 | 32 | 11 | 141 | 167 | 70 | 455784 | 1869781 | 3031 | |||
| 14050-7.5 | 2.5×3 | 530 | 645948 | 2804671 | 4466 | |||||||||||
| 16032-5 | 160 | 32 | 15.081 | 2.5×2 | 245 | 252 | 36 | 12 | 141 | 180 | 60 | 383101 | 1828174 | 3192 | ||
| 16032-7.5 | 2.5×3 | 350 | 542941 | 2742261 | 4708 | |||||||||||
| 16040-5 | 40 | 17.4625 | 2.5×2 | 245 | 306 | 36 | 12 | 141 | 180 | 60 | 462778 | 2069712 | 3260 | |||
| 16040-7.5 | 2.5×3 | 430 | 655860 | 3104568 | 4807 | |||||||||||
| 16050-5 | 50 | 18 | 2.5×2 | 350 | 380 | 36 | 12 | 147 | 185 | 70 | 491113 | 2193374 | 3494 | |||
| 16050-7.5 | 2.5x3 | 530 | 696018 | 3290061 | 5148 | |||||||||||
| 20032-5 | 200 | 32 | 15.081 | 2.5×2 | 295 | 252 | 45 | 15 | 162 | 216 | 70 | 418012 | 2283824 | 3699 | ||
| 20032-7.5 | 2.5×3 | 350 | 592417 | 3425736 | 5459 | |||||||||||
| 20040-5 | 40 | 17.4625 | 2.5×2 | 295 | 306 | 45 | 15 | 162 | 216 | 70 | 518326 | 2678647 | 3906 | |||
| 20040-7.5 | 2.5×3 | 426 | 734584 | 4017970 | 5762 | |||||||||||
| 20050-5 | 50 | 18 | 2.5×2 | 300 | 380 | 45 | 15 | 168 | 221 | 70 | 540638 | 2762026 | 4023 | |||
| 20050-7.5 | 2.5×3 | 530 | 766205 | 4143039 | 5932 | |||||||||||
| 25040-5 | 250 | 40 | 17.4625 | 2.5×2 | 335 | 312 | 50 | 17 | 194 | 266 | 70 | 567189 | 3365540 | 4424 | ||
| 25040-7.5 | 2.5×3 | 432 | 803834 | 5048310 | 6533 | |||||||||||
| 25050-5 | 50 | 18 | 2.5×2 | 370 | 385 | 50 | 17 | 206 | 274 | 90 | 585394 | 3412641 | 4669 | |||
| 25050-7.5 | 2.5×3 | 535 | 829634 | 5118962 | 6887 | |||||||||||
