G内循环滚珠丝杠
内循环滚珠丝杠
刚性好、抗碰撞
定位精度更高
滚珠丝杠内循环是滚珠丝杠副中的一种关键结构形式，它通过特定的设计使滚珠在丝杠与螺母之间形成闭合的循环路径，从而实现高效、精确的直线运动传动......

60秒在线服务 30分钟技术答复 24小时技术方案

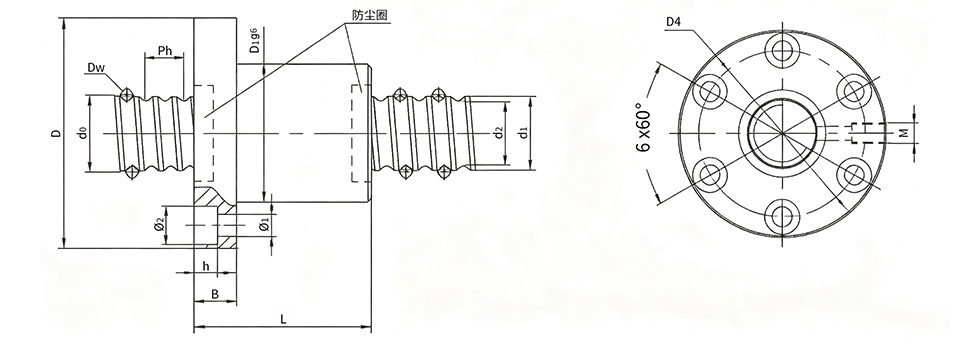

详细介绍


123



代号		尺寸
滚 珠
直径		循环圈数螺母安装尺寸额定载荷(N)接触刚度
Ka( N/μm)
中径外径底径导程D₁DD₄BMØ₁Ø2hL动载静载
d。d₁d₂PhDwFGFGDCaCaoFGFGD
1204-312 12 9.3 4 2.381 3 22 44 32 8 M2.54.8 8.5 4.5 35 一3468 5753 108 一
1604-316 15.3 13.3 4 2.381 3 28 52 38 10 M65.8 10 6 37 65 4449 9024 153 306
1605-316 15.2 12.2 5 3.175 3 28 52 38 10 M65.8 10 6 42 一6717 12377 164 一
2004-LH-320 19.3 17.3 4 2.381 3 36 60 48 11 M65.8 10 6 40 72 5051 11779 189 378
2004-33 40 72 5051 11779 189 378
2004-44 44 78 6468 15706 249 498
2005-320 19.2 16.3 5 3.175 3 36 60 48 11 M65.8 10 6 46 82 7894 16693 205 410
2005-44 51 92 10110 22258 270 540
2006-320 19.2 16.3 6 3.175 3 36 60 48 11 M65.8 10 6 52 93 7880 16670 199 398
2006-44 60 103 10092 22227 263 526
2504-325 24.3 22.3 4 2.381 3 40 66 53 11 M65.8 10 6 40 72 5760 15632 207 414
2504-44 44 78 7377 20843 270 544
2505-325 24.2 21.3 5 3.175 3 40 66 53 11 M65.8 10 6 46 81 9096 22108 251 502
2505-44 51 92 11615 29478 331 662
2506-325 24.2 21.3 6 3.175 3 40 66 53 11 M65.8 10 6 52 92 9059 22089 254 508
2506-44 60 109 11601 29452 336 672
3204-332 31.3 29.3 4 2.381 3 50 76 63 11 M65.8 10 6 40 71 6583 21146 285 570
3204-44 44 78 8431 28195 376 752
3204-55 50 90 10215 35243 466 932
3205-332 31.2 28.3 5 3.175 3 50 82 67 13 M67 12 7 48 82 10381 29707 311 622
3205-44 53 92 13295 39610 410 820
3205-55 58 108 16107 49512 508 1016
3206-332 31 27.4 6 3.969 3 50 82 67 13 M67 12 7 54 94 13913 36232 319 638
3206-44 62 108 17818 48310 421 842
3206-55 66 120 21588 60387 521 1042

代号尺寸滚珠直径循环圈数螺母安装尺寸额定载荷(N)接触刚度
Ka(N/μm)
中径外径底径导程D₁DD₄BMØ₁Ø₂hL动载静载
d。d₁d₂PhDwFGFGDCaCaoFGFGD
5010-350 48.2 42.7 10 6.35 3 75 118 95 18 M8x111 18 11 82 142 31581 88448 477 954
5010-44 94 163 40446 117931 629 1258
5010-55 104 194 49003 147414 779 1558





















5012-350 49 41.8 12 7.144 3 80 132 105 22 M8X14 22 13 100 171 37382 100805 501 1002
5012-44 110 195 47876 134407 660 1320
5012-55 126 220 58004 168009 818 1636





















5020-350 49 41.8 20 7.144 3 90 138 112 28 M8X14 22 13 145 284 37134 100289 511 1022
5020-44 168 306 47557 133719 674 1348





















6308-363 61.5 57.5 8 4.763 3 90 132 110 18 M8X111 18 11 70 123 24619 91320 561 1122
6308-44 80 140 31530 121760 739 1478
6308-55 90 163 38201 152200 916 1832
6308-66 96 177 44685 182640 1091 2182





















6310-363 61.2 55.7 10 6.35 3 90 138 112 22 M8X114 22 13 86 152 36288 118790 585 1170
6310-44 98 172 46474 158387 771 1542
6310-55 110 195 56306 197984 956 1912
6310-66 118 214 65865 237581 1138 2276





















6312-363 61 54.8 12 7.144 3 90 138 112 22 M8X114 22 13 100 174 41611 128400 587 1174
6312-44 110 198 53291 171201 773 1546
6312-55 125 225 64565 214001 958 1916
6312-66 136 248 75526 256801 1179 2358





















6316-463 61 52 16 7.144 4 95 148 118 28 M8X114 22 13 140 266 53193 170957 792 1584
6316-55 163 306 64446 213697 981 1962





















6320-463 60.5 52 20 7.938 4 95 148 118 28 M8X114 22 13 165 304 81108 267186 1030 2060
6320-55 189 354 98267 333983 1276 2552





















8010-380 78.1 72.7 10 6.35 3 105 156 130 22 M8X114 22 13 88 152 40375 153630 673 1346
8010-44 96 172 51708 204840 888 1776
8010-55 110 225 62648 256050 1100 2200
8010-66 118 214 73283 307260 1311 2622





















8012-380 77.9 71.8 12 7.144 3 110 158 132 22 M8X114 22 13 98 177 47570 172355 717 1434
8012-44 110 202 60923 229806 945 1890
8012-55 125 228 73812 287258 1171 2342
8012-66 136 248 86342 344710 1363 2726
