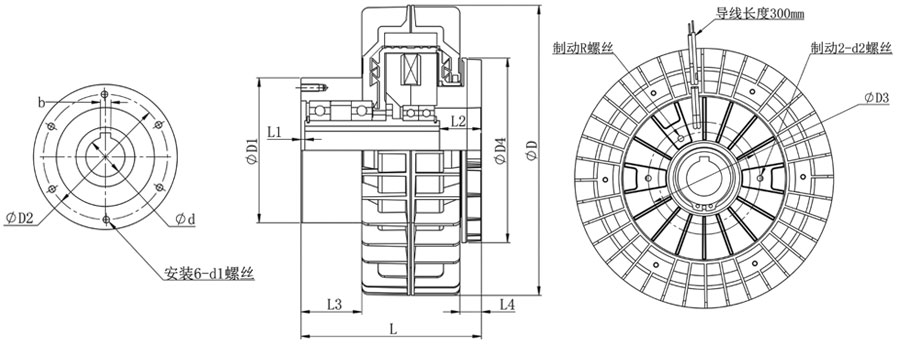

ZA-A型磁粉离合器
空心轴支撑、外壳旋转磁粉离合器
转矩：6~200N.m
转速：1000~1500rpm
规定型号额定转矩 N.m滑差功率 W电流 A转速 rpm外形尺寸轴联接尺寸法兰盘联接尺寸定子固定尺寸DLd H7b F8L1L2L3d1x深度D1 g7D2D3D4L4d2x深度6.6.95.0.71...
60秒在线服务 30分钟技术答复 24小时技术方案

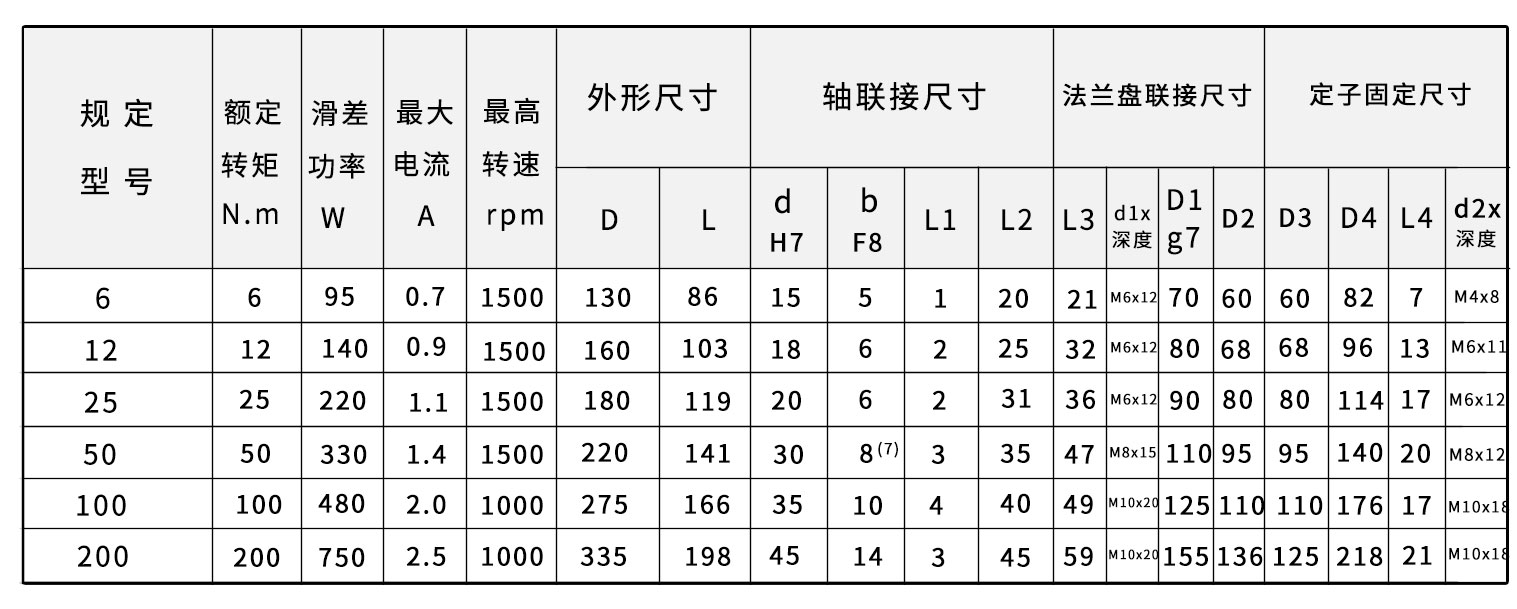

| 规定 型号 | 额定 转矩 N.m | 滑差功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴联接尺寸 | 法兰盘联接尺寸 | 定子固定尺寸 | ||||||||||
| D | L | d H7 | b F8 | L1 | L2 | L3 | d1x深度 | D1 g7 | D2 | D3 | D4 | L4 | d2x深度 | |||||
| 6 | 6 | 95 | 0.7 | 1500 | 130 | 86 | 15 | 5 | 1 | 20 | 21 | M6x12 | 70 | 60 | 60 | 82 | 7 | M4x8 |
| 12 | 12 | 140 | 0.9 | 1500 | 160 | 103 | 18 | 6 | 2 | 25 | 32 | M6x12 | 80 | 68 | 68 | 96 | 13 | M6x11 |
| 25 | 25 | 220 | 1.1 | 1500 | 180 | 119 | 20 | 6 | 2 | 31 | 36 | M6x12 | 90 | 80 | 80 | 114 | 17 | M6x12 |
| 50 | 50 | 330 | 1.4 | 1500 | 220 | 141 | 30 | 8(7) | 3 | 35 | 47 | M8x15 | 110 | 95 | 95 | 140 | 20 | M8x12 |
| 100 | 100 | 480 | 2 | 1000 | 275 | 166 | 35 | 10 | 4 | 40 | 49 | M10x20 | 125 | 110 | 110 | 176 | 17 | M10x18 |
| 200 | 200 | 750 | 2.5 | 1000 | 335 | 198 | 45 | 14 | 3 | 45 | 59 | M10x20 | 155 | 136 | 125 | 218 | 21 | M10x18 |
