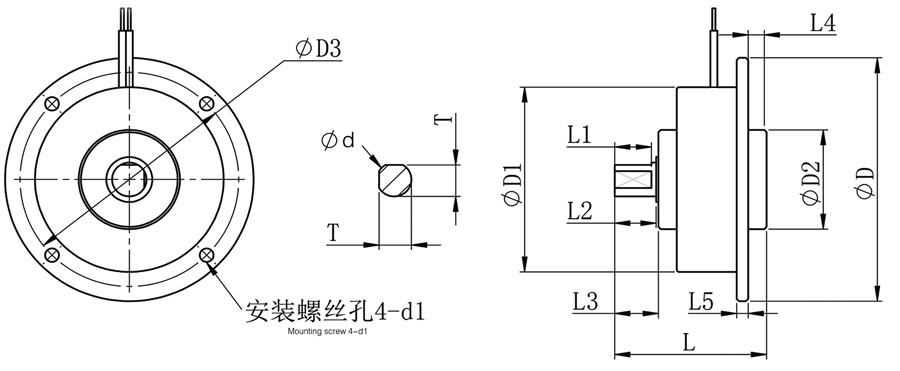

ZKG型磁粉制动器
单出轴、止口支撑、微型
转矩：0.5~5N.m
转速：1800rpm
规定型号额定转矩N.m滑差功率W电流A转速rpm外形尺寸轴连接尺寸止口支撑尺寸DD1Ldh7TL1L2L3L4L5D2 g7D3d10.50.5180.35180070514954.5910.5113...
60秒在线服务 30分钟技术答复 24小时技术方案

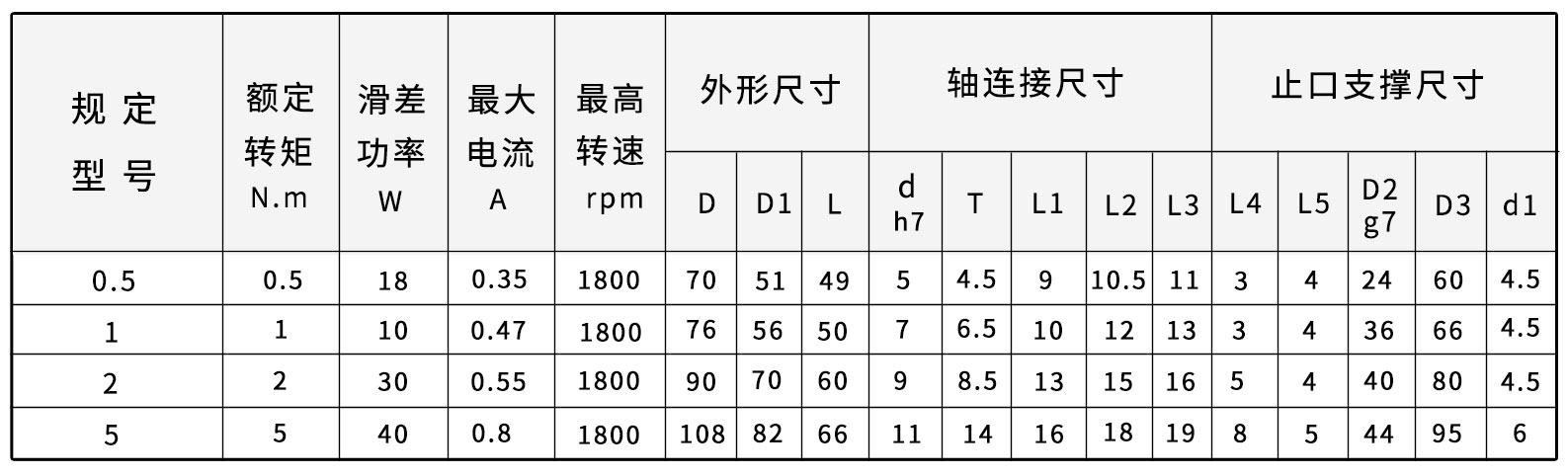

| 规定 型号 | 额定 转矩 N.m | 滑差 功率 W | 电流 A | 转速 rpm | 外形尺寸 | 轴连接尺寸 | 止口支撑尺寸 | ||||||||||
| D | D1 | L | d h7 | T | L1 | L2 | L3 | L4 | L5 | D2 g7 | D3 | d1 | |||||
| 0.5 | 0.5 | 18 | 0.35 | 1800 | 70 | 51 | 49 | 5 | 4.5 | 9 | 10.5 | 11 | 3 | 4 | 24 | 60 | 4.5 |
| 1 | 1 | 10 | 0.47 | 1800 | 76 | 56 | 50 | 7 | 6.5 | 10 | 12 | 13 | 3 | 4 | 36 | 66 | 4.5 |
| 2 | 2 | 30 | 0.55 | 1800 | 90 | 70 | 60 | 9 | 8.5 | 13 | 15 | 16 | 5 | 4 | 40 | 80 | 4.5 |
| 5 | 5 | 40 | 0.8 | 1800 | 108 | 82 | 66 | 11 | 14 | 16 | 18 | 19 | 8 | 5 | 44 | 95 | 6 |
