FZ-LK型磁粉制动器

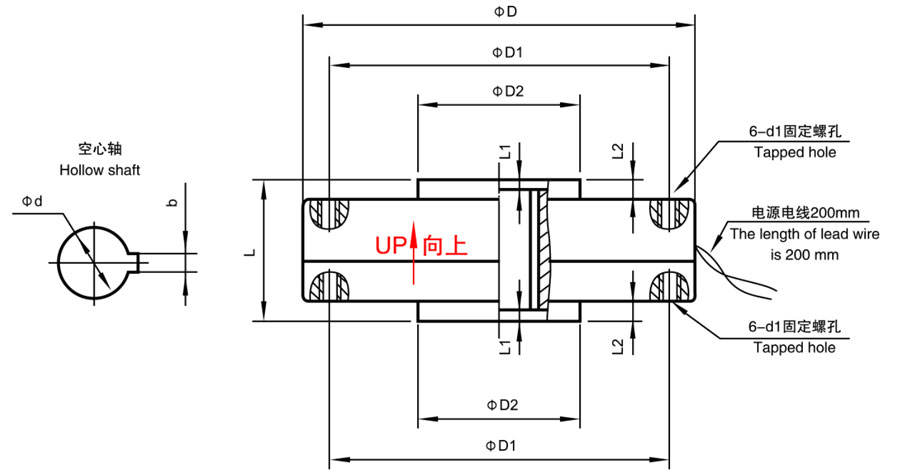

空心轴联结、止口支撑、立式
转矩：2.5~5000N.m
转速：200~400rpm
规定型号额定转矩N.m激磁线圈DC许用转速r/min滑差功率KW外形尺寸空心轴联结止口支撑尺寸电压 V电流 A自冷水冷DLdH7bF8L1L2D1D2 g7止口d1×深度FZ2.5LK2.5240.3...
60秒在线服务 30分钟技术答复 24小时技术方案

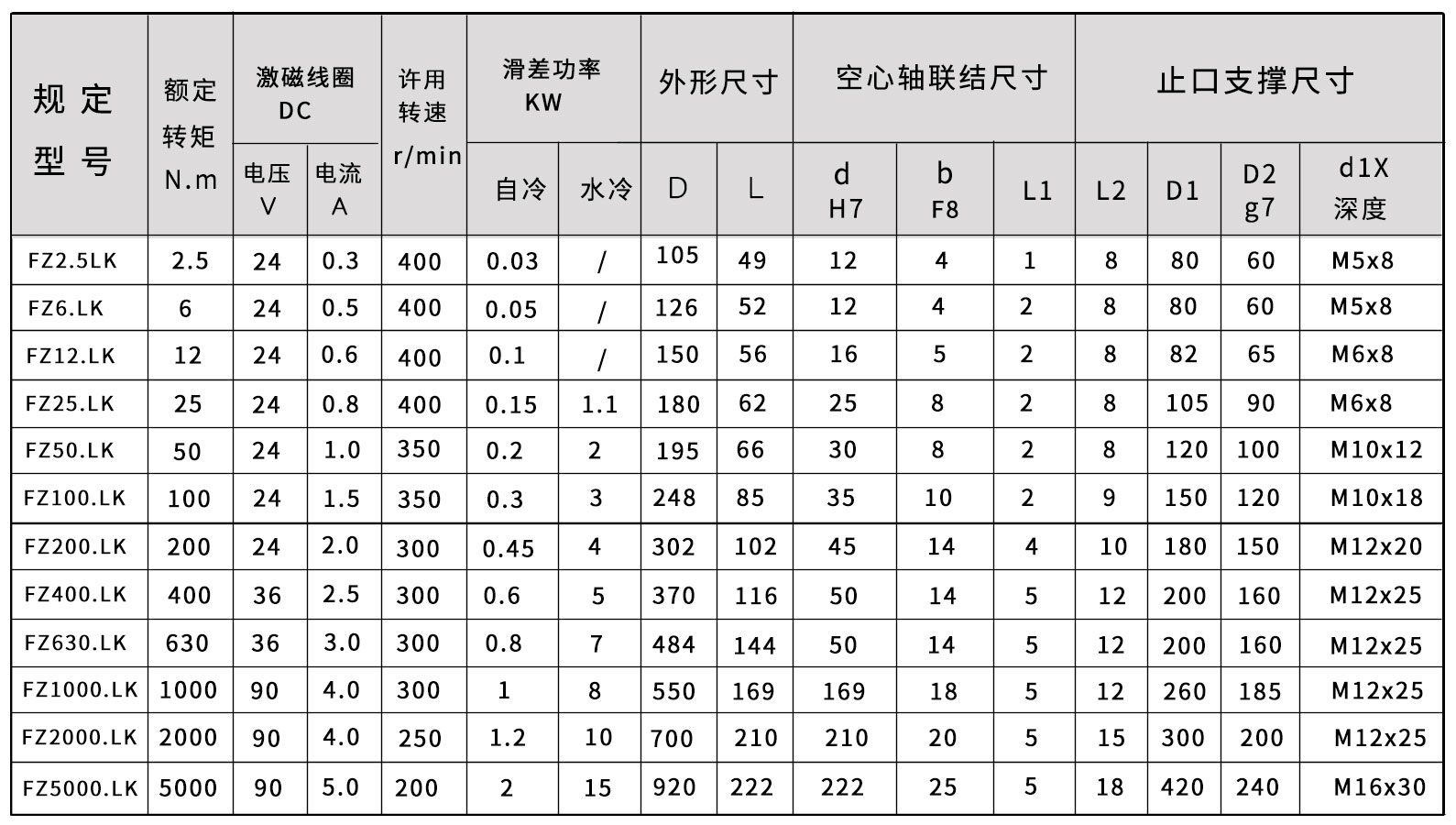

| 规定 型号 | 额定 转矩 N.m | 激磁线圈DC | 许用转速r/min | 滑差功率 KW | 外形尺寸 | 空心轴联结尺寸 | 止口支撑尺寸 | ||||||||
| 电压 V | 电流 A | 自冷 | 水冷 | D | L | d H7 | b F8 | L1 | L2 | D1 | D2 g7 | 止口d1×深度 | |||
| FZ2.5LK | 2.5 | 24 | 0.3 | 400 | 0.03 | / | 105 | 49 | 12 | 4 | 1 | 8 | 80 | 60 | M5x8 |
| FZ6.LK | 6 | 24 | 0.5 | 400 | 0.05 | / | 126 | 52 | 12 | 4 | 2 | 8 | 80 | 60 | M5x8 |
| FZ12.LK | 12 | 24 | 0.6 | 400 | 0.1 | / | 150 | 56 | 16 | 5 | 2 | 8 | 82 | 65 | M6x8 |
| FZ25.LK | 25 | 24 | 0.8 | 400 | 0.15 | 1.1 | 180 | 62 | 25 | 8 | 2 | 8 | 105 | 90 | M6x8 |
| FZ50.LK | 50 | 24 | 1 | 350 | 0.2 | 2 | 195 | 66 | 30 | 8 | 2 | 8 | 120 | 100 | M10x12 |
| FZ100.LK | 100 | 24 | 1.5 | 350 | 0.3 | 3 | 248 | 85 | 35 | 10 | 2 | 9 | 150 | 120 | M10x18 |
| FZ200.LK | 200 | 24 | 2 | 300 | 0.45 | 4 | 302 | 102 | 45 | 14 | 4 | 10 | 180 | 150 | M12x20 |
| FZ400.LK | 400 | 36 | 2.5 | 300 | 0.6 | 5 | 370 | 116 | 50 | 14 | 5 | 12 | 200 | 160 | M12x25 |
| FZ630.LK | 630 | 36 | 3 | 300 | 0.8 | 7 | 484 | 144 | 50 | 14 | 5 | 12 | 200 | 160 | M12x25 |
| FZ1000.LK | 1000 | 90 | 4 | 300 | 1 | 8 | 550 | 169 | 169 | 18 | 5 | 12 | 260 | 185 | M12x25 |
| FZ2000.LK | 2000 | 90 | 4 | 250 | 1.2 | 10 | 700 | 210 | 210 | 20 | 5 | 15 | 300 | 200 | M12x25 |
| FZ5000.LK | 5000 | 90 | 5 | 200 | 2 | 15 | 920 | 222 | 222 | 25 | 5 | 18 | 420 | 240 | M16x30 |
